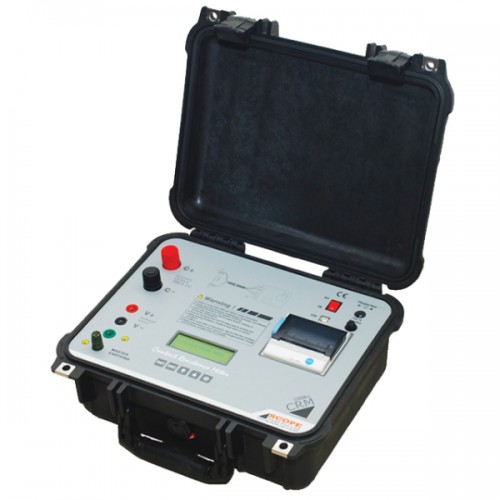

Контактный измеритель сопротивления(микроомметр) Scope CRM 100B +
SCOPE представляет новое поколение популярной серии измерителей переходного сопротивления CRM 100B+ и CRM200B+ в новой супер лёгкой версии, которая стала доступной благодаря ультрасовременной технологии проектирования. Новые измерители переходного сопротивления сочетают в себе элементы новейшего программного и аппаратного обеспечения, благодаря чему устройства становятся трендом в области высокоточных измерений и тестирования. Микроомметры позволяют точно и быстро измерить электрическое сопротивление постоянному току в диапазоне 100-200А при нормальных условиях работы электрических подстанций сверхвысокого напряжения. Устройства предназначены для точного измерения переходного сопротивления контактов в разъединителях, отделителях, контактных соединениях, сварных швах и т.п. в условиях неблагоприятных электростатических шумов, возникающих во время работы электрических подстанций сверхвысокого напряжения до 765 кВ.
Возможности Характеристики Комплектация
Микроомметры способны измерить миливольтные сигналы при наличии киловольтных шумов. Микрооммерты подходят для устройств низкого/ высокого и сверхвысокого напряжения и востребованы среди энергетических компаний, производителей оборудования, компаний, выполняющих пусконаладочные работы, и испытательных лабораторий. 2 модели, CRM 100В+ и CRM 200 В+ имеют встроенные источники сетевого питания по 100 и 200 А соответственно. Благодаря инновационной технологии проектирования, данные измерители сопротивления - самые лёгкие из представленных на рынке микроомметров с диапазоном 100-200 А.
- Благодаря принципиально новому дизайну, CRM считается самым легким из всех доступных измерителей сопротивления контактов.
- Пробы измерительного тока и падения напряжения замеряют на высокой скорости с помощью аналого- цифровых преобразователей высокого разрешения.
- Чтобы рассчитать значение сопротивления, берётся фактическое соотношение напряжения и силы тока (V/I ) и выводится среднее значение единичных проб, которые дают стабильные и точные результаты. За счёт этого изменения измерительного тока не влияют на результаты измерения.
- Автоматическая установка изменений. Значение сопротивления в микроомах выводится прямо на экран - нет необходимости делать вычисления вручную.
- Создайте папку "Тестируемое устройство" (Device Under Test Identification) на вашем компьютере и загрузите её на устройство. Сохраните результаты тестирования в соответствующей папке на микроомметре. Загрузите её на свой компьютер в аналогичную структуру папок.
- Встроенный таймер, работающий в реальном времени, память и принтер. Отображение времени тестирования для каждой процедуры измерения позволяет создать единую систему отсчёта времени для сравнения результатов в будущем.
- Специальные токовые зажимы SCOPE обеспечивают безопасность соединения и воспроизводимость результатов.
- В комплектацию входят калиброванные диагностические выводы для измерений 4 проводами.
- Улучшенная конструкция комплекта диагностических выводов позволяет тестировать выключатели сверхвысокого напряжения. При этом, комплект имеет лёгкий вес.
- Возможно питание от сети или от литий-ионной аккумуляторной батареи. Встроенный монитор аккумуляторной батареи и схема отключения защищают аккумуляторную батарею от глубокой разрядки.
- Простота управления. Испытания могут проводить даже технические специалисты.
- Устройство позволяет выполнять несколько измерений подряд. Отсутствует режим работы ON/OFF (Вкл/Выкл).
| Параметр | CRM 100B + |
| Измерительный ток (постоянный ток) | 100A +. Верхний показатель измерительного тока определяется сопротивлением нагрузке, однако, минимальный показатель 100А гарантирован |
| Диапазон сопротивления | 0 - 200 µΩ , 2000 µΩ , 20 µΩ; Автоматическая установка изменений |
| разрешение | 0,1 µΩ, 1 µΩ и 10 µΩ в диапазоне выше |
| точность | Значение ± 2% ± 1 |
| Выходное напряжение (макс) | 10 В, постоянный ток |
| Режимы работы | Автономный режим / контроль через ПК |
| дисплей | 20х4 символьный ЖК-дисплей. 3 1/2 цифровой дисплей для отображения |
| принтер | Встроенный термопринтер |
| клавиатура | 5 кнопок |
| память | 1000 записей, внутренняя |
| Встроенная батарея | Литий-ионная, 11.1В, 4 A/ч |
| Мощность | Ввод для зарядного устройства: напряжение переменного тока 90 - 275 VAC, 50/60 Гц + 10%; напряжение постоянного тока 100 – 300 В, постоянный ток, Вывод дл зарядного устройства |
| последовательный порт | USB |
| программное обеспечение | CData CRM на основе Windows для автоматизированного контроля, загрузки и анализа |
| окружающая среда | От 0 до 50 ° C, Upto 95% относительной влажности (без конденсации) |
| измерение | 340 х 295 х 155 мм |
| Инструмент Вес | 4 кг |
| Измеритель переходного сопротивления контактов, модель CRM 100B+ в стандартной комплектации | 1 комплект. |
| Измеритель переходного сопротивления контактов, модель CRM 200B+ в стандартной комплектации | 1 ед. |
| Калиброванные измерительные кабели длиной 15 м с токовыми зажимами (захват 75 мм) |
1 ед. |
| Кабель заземления, длина 7 м | 1 ед. |
| Зарядное устройство | 1 комплект. |
| Соединительный USB кабель | 1 комплект. |
| Резервные предохранители | 1 комплект. |
| Калиброванные измерительные кабели длиной 20 м с токовыми зажимами (захват 75 мм) |
1 комплект. |
| Токовые зажимы с захватом 100-150 мм можно заказать с вышеперечисленными измерительными кабелями |
|
| CData CRM: ПО для управления загрузкой и анализом данных на CD |
1 ед. |
| Кейс для переноса комплекта диагностических выводов |
1 ед. |
| Инструкция по эксплуатации | 1 ед. |
| Результаты производственных испытаний и отчёт о калибровке |
1 ед. |
| Калиброванные измерительные кабели длиной 25 м с токовыми зажимами (захват 75 мм) |
1 комплект |
